平输送带上的物料弯曲阻力计算分析作者:中澳橡胶    发布时间:2020-04-28    点击次数:

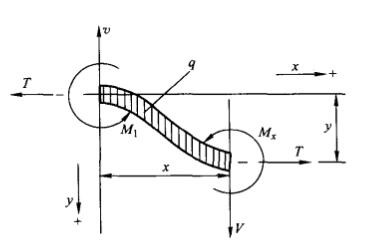

     在输送带和物料的重力作用下输送带在托辊支撑之间形成下垂,此下垂线较接近于悬链线。当输送带运动时,物料流在此曲线上发生周期性地变形。体积流变形的特征是输送带中线变化可以承受压力不能承受拉力。进一步地,当物料变形时,能量的损失系数可以分为物料的主动应力和被动应力两种状态。为计算物料的弯曲阻力,考虑下述模型,如图12-10 所示,在平输送带上堆积等厚度的物料,其体积流的截面高度为d、宽度为b,当然实际上是不可能的。



     在托辊支撑处体积流的曲率半径较小为ρ1,随着输送带的运动,当运动到弯曲转折点时曲率半径为无穷大,再向前运动,曲率半径逐渐减小,到输送带的较低点的弯曲曲率半径为ρ2。在转折点曲线的曲率中心由正的位置突变为负的位置。在两组托辊支撑中间,物料流从托辊支撑处运行到较低点,体积流截面发生转动,这时物料处于被动应力状态;从较低点到托辊支撑处的运动,体积流截面也要转动,此时物料处于主动应力状态。在图中示出了垂直与输送带表面的线在各部位的情况。
